Substituindo um Cartucho FINE

Quando ocorrem avisos de cuidado ou erros sobre tinta restante, a mensagem aparece no LCD para informar o erro. Neste estado, a impressora não pode imprimir ou digitalizar. Verifique a mensagem de erro e execute a ação adequada.

Ao usar a impressora, a periferia do slot de saída do papel poderá ficar sujo com tinta.

Antes de substituir o Cartucho FINE, limpe a periferia do slot de saída do papel.

Procedimento de Substituição

Quando você precisar substituir um cartucho FINE, siga o procedimento abaixo.

Assista ao filme

Importante

  • Não toque nos contatos elétricos (A) ou no ejetor da cabeça de impressão (B) em um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.

  • Ao remover um cartucho FINE, substitua-o imediatamente. Não deixe a impressora sem o cartucho FINE.

  • Use um novo cartucho FINE para substituí-lo. A instalação de um cartuchos FINE usado pode entupir os ejetores.

    Além disso, com um cartucho FINE desse tipo, a impressora não poderá informar quando será preciso substituir o cartucho FINE corretamente.

  • Após a instalação de um cartucho FINE, não o remova da impressora nem o deixe aberto. Isso causará o ressecamento do cartucho FINE, e a impressora poderá não funcionar corretamente quando for reinstalada. Para manter a qualidade ideal de impressão, use um cartucho FINE no período de seis meses a partir da primeira utilização.

Nota

  • Para o Windows, se acabar a tinta de um cartucho FINE, será possível imprimir com cartucho FINE colorido ou preto, na tinta que restar, somente por um tempo. Porém, a qualidade da impressão poderá ser reduzida, em comparação com a impressão utilizando os dois cartuchos. É recomendável o uso de um cartucho FINE novo para obter o máximo de qualidade.

    Mesmo ao imprimir somente com uma tinta, imprima com o cartucho FINE que estiver vazio instalado. Se o cartucho FINE colorido ou o cartucho FINE preto não estiver instalado, ocorrerá um erro, e a impressora não conseguirá imprimir.

    Para obter informações sobre como definir essa configuração, consulte abaixo.

  • A tinta colorida pode ser consumida, mesmo ao imprimir um documento em preto e branco ou ao especificar impressão em preto e branco.

    As tintas coloridas e preta são consumidas na limpeza padrão e na limpeza profunda da cabeça de impressão, o que pode ser necessário para manter o desempenho da impressora. Quando acabar a tinta, substitua o cartucho FINE por um novo imediatamente.

  1. Verifique se a impressora está ligada.

  2. Abra a tampa frontal (C).

    A bandeja de saída do papel (D) abre.

    Nota

    • Remova qualquer folha de papel do cassete.

  3. Abra a tampa de saída do papel.

    O suporte do cartucho FINE (E) é movido para a posição de substituição.

    Cuidado

    • Não segure o suporte do cartucho FINE para pará-lo ou movimentá-lo à força. Não toque o suporte do cartucho FINE até sua parada completa.

    Importante

    • O interior da impressora pode estar manchado de tinta. Tenha cuidado para não manchar as mãos ou as roupas ao substituir os cartuchos FINE. É possível remover com facilidade a tinta do interior da impressora com um pano ou similar.

    • Não toque nas peças metálicas ou em outras peças no interior da impressora.

    • Se a tampa de saída do papel ficar aberta por mais de 10 minutos, o suporte do Cartucho FINE poderá se deslocar e o indicador luminoso Alarme (Alarm) poderá acender. Nesse caso, feche a tampa de saída de papel e abra-a novamente.

  4. Remova o cartucho FINE vazio.

    1. Empurre o cartucho FINE até ele encaixar.

    2. Remova o cartucho FINE.

    Importante

    • Manuseie o cartucho FINE com cuidado para não manchar a roupa nem a área ao redor.

    • Descarte o cartucho FINE vazio seguindo as leis e regulamentações locais que tratam do descarte de itens de consumo.

  5. Prepare um novo cartucho FINE.

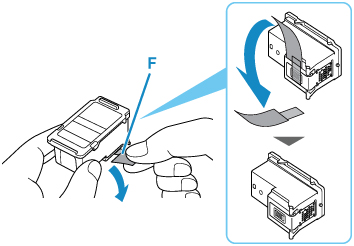

    1. Tire um cartucho FINE novo da embalagem e remova a fita de proteção (F) delicadamente.

    Importante

    • Se você agitar um cartucho FINE, a tinta poderá derramar e manchar suas mãos e a área ao redor. Manuseie um cartucho FINE com cuidado.

    • Tome cuidado para não manchar suas mãos e a área ao redor com a tinta na fita de proteção removida.

    • Depois de remover a fita de proteção, não a recoloque. Descarte-a de acordo com as leis e regulamentações locais referentes ao descarte de itens de consumo.

    • Não toque nos contatos elétricos ou no ejetor da cabeça de impressão de um cartucho FINE. A impressora poderá não imprimir corretamente se você tocá-los.

  6. Instale o cartucho FINE.

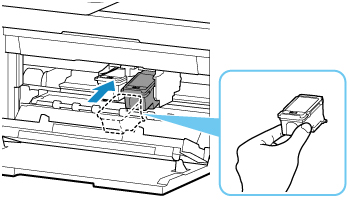

    1. Insira um novo cartucho FINE em uma inclinação até o suporte do cartucho FINE.

      O cartucho FINE colorido deve ser instalado no slot esquerdo e o cartucho FINE preto deve ser instalado no slot direito.

      Importante

      • Insira o cartucho FINE delicadamente de forma que ele não atinja os contatos elétricos do suporte do cartucho FINE.

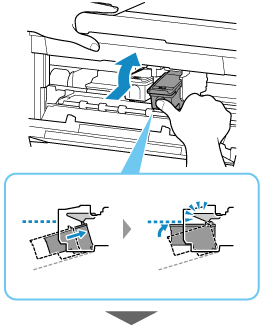

    2. Empurre o cartucho FINE para dentro e para cima com firmeza até ele encaixar no lugar.

    Importante

    • Verifique se os cartuchos FINE estão instalados corretamente.

    • A impressora não imprimirá, a menos que o cartucho FINE colorido e o cartucho FINE preto estejam instalados. Instale os dois cartuchos.

  7. Feche a tampa de saída do papel.

    Nota

    • Se a mensagem de erro aparecer no LCD após o fechamento da tampa de saída do papel, realize a ação adequada.

    • Quando você iniciar a impressão após a substituição do cartucho FINE, a impressora iniciará automaticamente a limpeza da cabeça de impressão. Não execute mais nenhuma operação até que a impressora conclua a limpeza da cabeça de impressão.

    • Se a cabeça de impressão estiver desalinhada, como indicado por linhas pautadas impressas desalinhadas ou sintomas similares, ajuste a posição da cabeça de impressão.

    • A impressora pode fazer um ruído durante o funcionamento.
